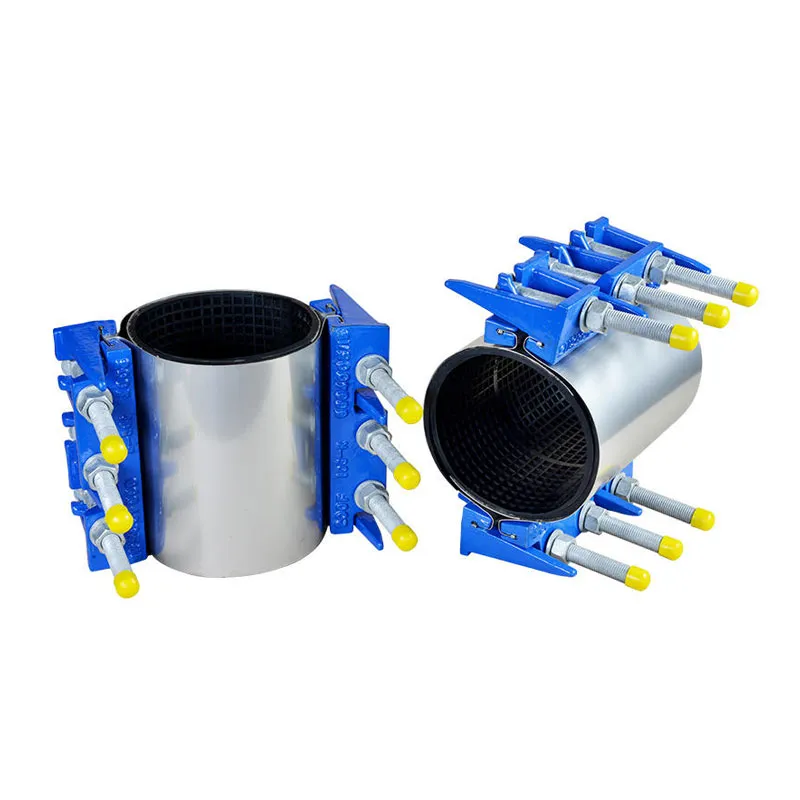

Чугунный ремонтный хомут с лапками
Стандарт испытания давлением: EN12266
Рабочее давление: PN10/PN16
Рабочая температура: от -40° до 120°C
Описание
маркер
Описание продукта
Стандарт испытания давлением: EN12266
Рабочее давление: PN10/PN16
Рабочая температура: от -40° до 120°C
Области применения: наземные/подземные сооружения, судостроение/морские нефтяные платформы, водоснабжение, подача газа/природного газа, электроэнергетика, промышленное производство, очистка сточных вод и техническое обслуживание
Характеристики:
Функциональность: Быстрое устранение повреждений и утечек на трубопроводах под давлением или без давления
Экономичность: Ремонт утечек без специальной обработки поверхности труб, подходит для тонкостенных и толстостенных труб, простая установка, значительное снижение затрат на строительство
Характеристики продукта:
Гибкое соединение, прочная коррозионная стойкость
Без сварки, без риска возгорания
Экономия пространства, неограниченный выбор труб
Герметизация под давлением, удобный монтаж
Стандарты:
Испытания: EN 12266-1
Применимые трубопроводы:
Нефтепроводы, газопроводы
Газопроводы, водопроводные/дренажные трубопроводы
Топливные трубопроводы, специализированные авиационные/автомобильные трубопроводы
Трубопроводы систем кондиционирования, противопожарные трубопроводы
Вентиляционные трубопроводы, трубопроводы сжатого воздуха
Инструкция по применению пластинчатой ремонтной муфты
Сначала определите наружный диаметр ремонтируемого трубопровода и размер поврежденного участка Подберите муфту соответствующего диаметра и длины Для труб малого диаметра до DN300 используйте одностороннюю муфту Для труб DN300 и выше в зависимости от рабочих условий применяйте двусторонние или другие многокомпонентные муфты
Длина ремонтной муфты определяется размером повреждения Как правило длина муфты должна перекрывать поврежденный участок с запасом не менее 80 мм с каждой стороны
При монтаже нанесите контрольные метки на трубопровод для проверки правильного положения муфты Поверхность трубы достаточно очистить от загрязнений Для снижения трения и облегчения установки уплотнительной прокладки обработайте трубопровод водой мыльным раствором или другой смазывающей жидкостью. Затяните болты до полного устранения утечки
Технические характеристики продукта
| Бренд | Модель | Наименование | Материал | Цвет | Размер | Рабочее давление | Длина изделия |

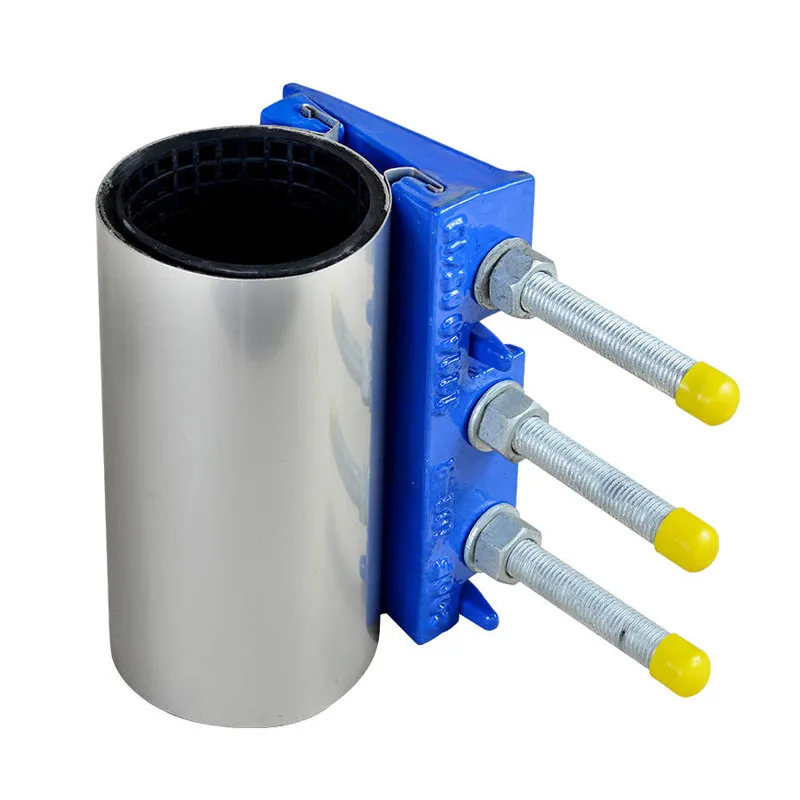

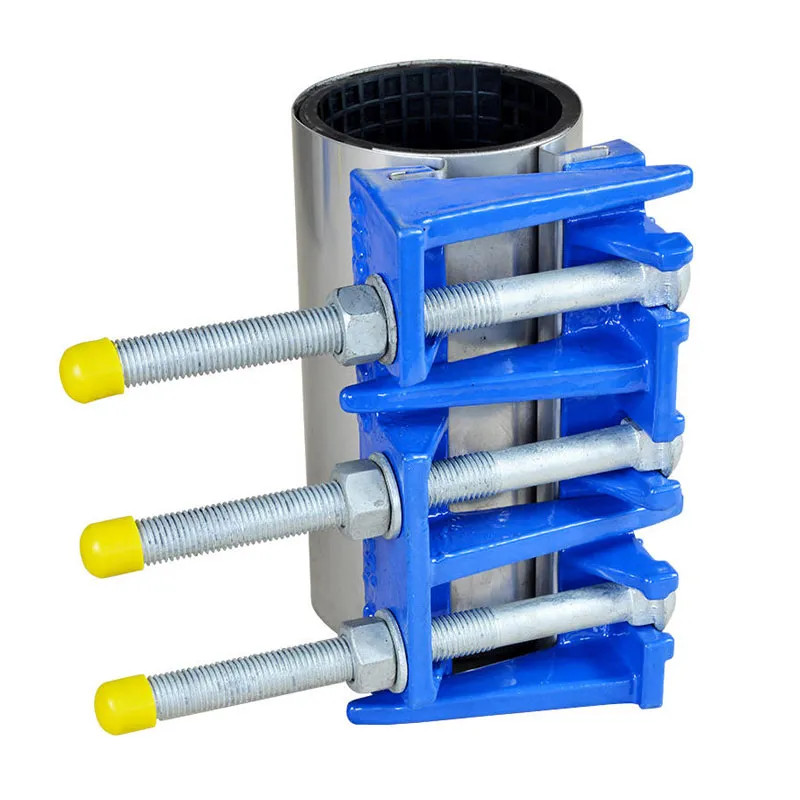

| Чугунный ремонтный хомут с лапками | Одностороннее крепление | Чугунный ремонтный хомут с лапками (односторонняя) | Нержавеющая сталь + чугун | Серебристый + синий | 44-50 | PN16 | 200 |
| 48-56 | PN16 | 200 | |||||
| 55-60 | PN16 | 200 | |||||
| 59-67 | PN16 | 200 | |||||
| 65-73 | PN16 | 200 | |||||
| 69-76 | PN16 | 200 | |||||
| 75-83 | PN16 | 200 | |||||
| 86-94 | PN16 | 200 | |||||
| 88-98 | PN16 | 200 | |||||
| 94-102 | PN16 | 200 | |||||
| 108-118 | PN16 | 200 | |||||
| 110-120 | PN16 | 200 | |||||
| 121-131 | PN16 | 200 | |||||
| 126-136 | PN16 | 200 | |||||
| 132-142 | PN16 | 200 | |||||
| 145-155 | PN16 | 200 | |||||
| 151-161 | PN16 | 200 | |||||
| 159-170 | PN16 | 200 | |||||
| 166-177 | PN16 | 200 | |||||
| 170-180 | PN16 | 200 | |||||
| 174-184 | PN16 | 200 | |||||
| 179-189 | PN16 | 200 | |||||
| 189-199 | PN16 | 200 | |||||
| 193-203 | PN16 | 200 | |||||
| 202-212 | PN16 | 200 | |||||
| 219-229 | PN16 | 200 | |||||
| 222-233 | PN16 | 200 | |||||
| 229-239 | PN16 | 200 | |||||
| 236-246 | PN16 | 200 | |||||
| 243-253 | PN16 | 200 | |||||
| 248-258 | PN16 | 200 | |||||
| 250-260 | PN16 | 200 | |||||
| 252-263 | PN16 | 200 | |||||
| 261-271 | PN16 | 200 | |||||
| 270-280 | PN16 | 200 | |||||
| 280-291 | PN16 | 200 | |||||
| 288-298 | PN16 | 200 | |||||
| 298-309 | PN16 | 200 | |||||
| 300-310 | PN16 | 200 | |||||
| 304-314 | PN16 | 200 | |||||
| 315-325 | PN16 | 200 | |||||
| 333-343 | PN16 | 200 | |||||
| 340-351 | PN16 | 200 | |||||
| 348-358 | PN16 | 200 | |||||
| 356-366 | PN16 | 200 | |||||

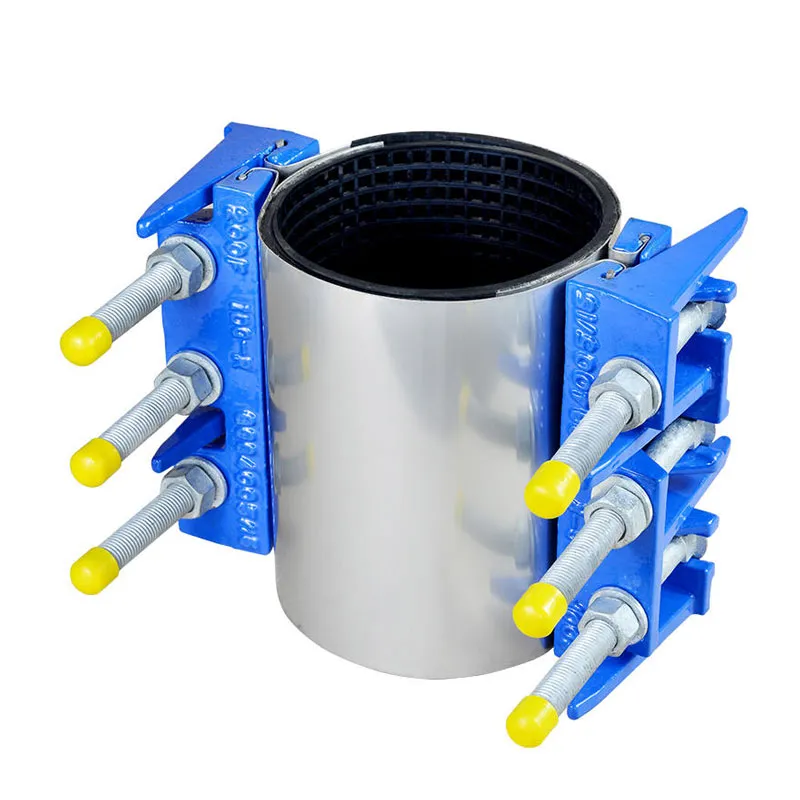

| Двустороннее крепление | Чугунный ремонтный хомут с лапками (двусторонняя) | DN50 | PN16 | 200 | |||
| DN65 | PN16 | 200 | |||||
| DN80 | PN16 | 200 | |||||
| DN100 | PN16 | 200 | |||||
| DN125 | PN16 | 200 | |||||
| DN150 | PN16 | 200 | |||||
| DN200 | PN16 | 200 | |||||
| DN200 | PN16 | 200 | |||||
| DN250 | PN16 | 200 | |||||
| DN250 | PN16 | 200 | |||||
| DN300 | PN16 | 200 | |||||
| DN300 | PN16 | 200 | |||||
| DN350 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN450 | PN16 | 200 | |||||
| DN500 | PN16 | 200 | |||||
| DN600 | PN16 | 200 | |||||

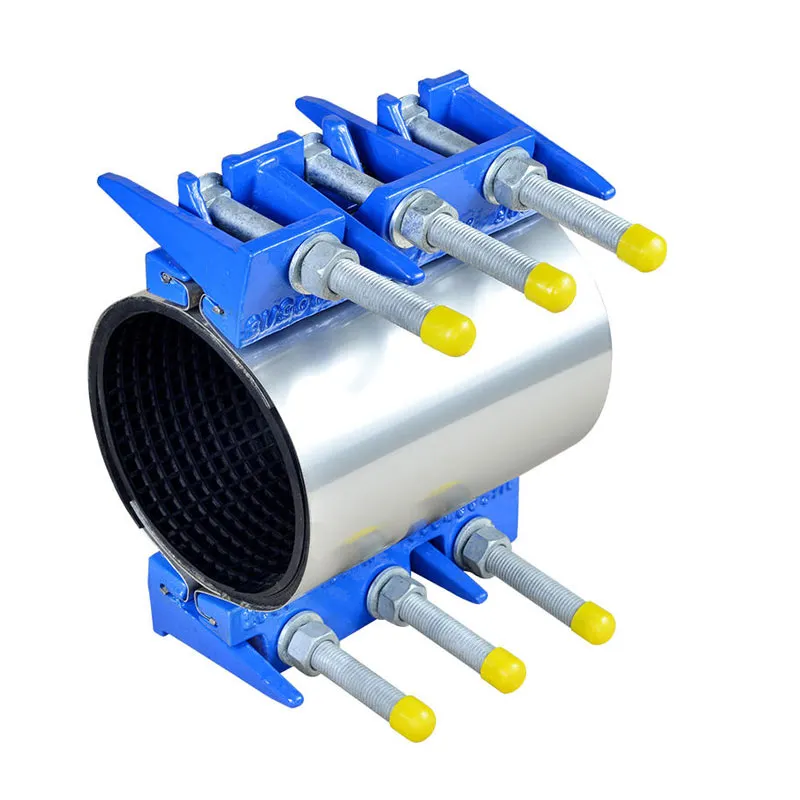

| Трехкомпонентное крепление | Чугунный ремонтный хомут с лапками (трехсторонняя) | DN200 | PN16 | 200 | |||
| DN200 | PN16 | 200 | |||||
| DN250 | PN16 | 200 | |||||
| DN250 | PN16 | 200 | |||||
| DN300 | PN16 | 200 | |||||
| DN300 | PN16 | 200 | |||||
| DN350 | PN16 | 200 | |||||
| DN350 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN400 | PN16 | 200 | |||||
| DN450 | PN16 | 200 | |||||
| DN500 | PN16 | 200 | |||||
| DN600 | PN16 | 200 |
