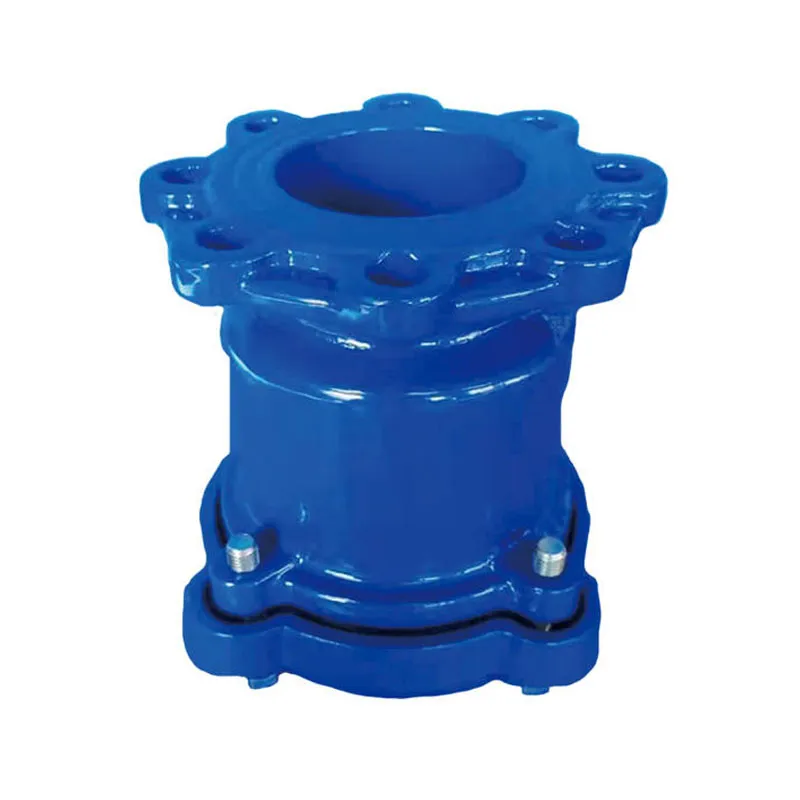

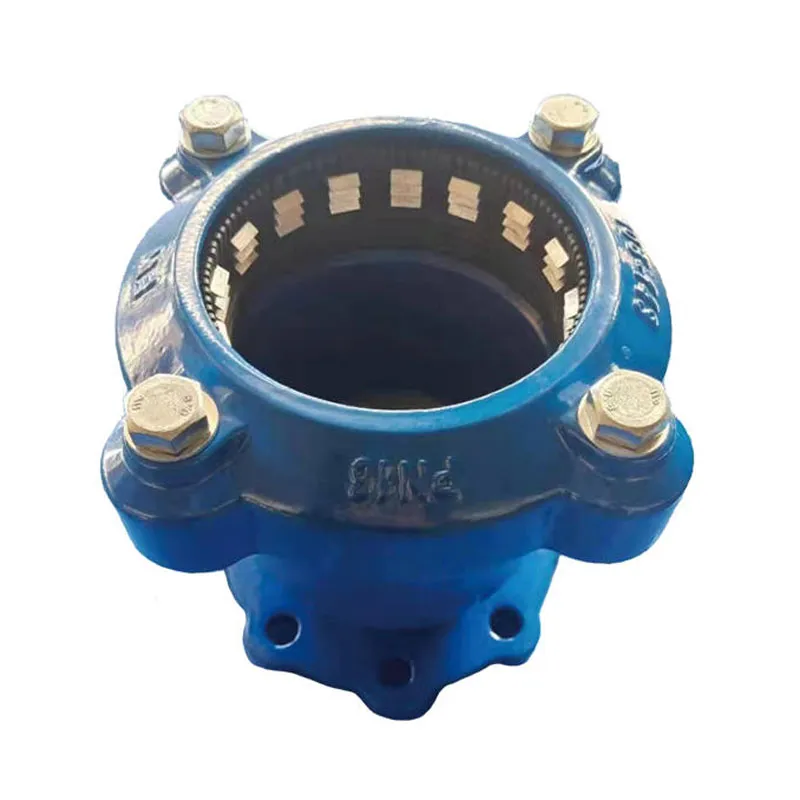

Фланцевый компенсирующий патрубок для ПЭ труб с расширенным диапазоном компенсации
Соединение для труб из материалов: чугун с шаровидным графитом, сталь, ПВХ, ПЭ, нержавеющая сталь, АС и др.
Описание
маркер
Описание продукта
Стандарты
Покрытие: EN30677; Испытания: EN 12266-1.
Характеристики
Широкий диапазон допусков
Коррозионностойкая конструкция
Суммарное угловое отклонение ±4°
Опции
Сверловка фланцев по стандарту BS или ANSI;
Класс прочности GD8.8, нержавеющая сталь;
Различные виды покрытий;
Уплотнение: нитрилбутадиеновый каучук (NBR) и др.;
Характеристики продукта
Соединение для труб из материалов: чугун с шаровидным графитом, сталь, ПВХ, ПЭ, нержавеющая сталь, АС и др.;
Механическая фиксация с помощью металлических вставок для предотвращения осевого перемещения трубы;
Рабочее давление PN10/16;
Сверловка фланца доступна для EN1092-2 PN10/16, ASME B16.5 CLASS 150 и AS4087 B5;
Максимальная температура от -10°C до +70°C;
Подходит для питьевой воды, нейтральных жидкостей и сточных вод;
Одобрено WRAS.
Монтаж
Монтаж применим ко всем продуктам Hawle-Synoflex, используемым для создания ограничивающих соединений коммерческих водопроводных труб (стальных, из ковкого чугуна, ПЭ, ПВХ или АЦ ①). Продукты могут устанавливаться только обученным персоналом в соответствии с правилами торговли. При монтаже должны соблюдаться применимые стандарты и нормативы, а также положения по предотвращению несчастных случаев.
Продукты HAWLE-SYNOFLEX могут использоваться повторно. HAWLE рекомендует заменять болты и гайки. После демонтажа проверьте стопорное кольцо SYNOFLEX на наличие возможных повреждений. Если вы обнаружите какие-либо повреждения стопорного кольца, кольцо SYNOFLEX должно быть заменено.
①Внимание! Ограничивающее соединение между Synoflex и асбестоцементными трубами не может быть подтверждено. Снятие стопорного кольца не требуется.
Технические характеристики продукта
| Бренд | Наименование | Материал | Размер | Рабочее давление | Применяемый диаметр труб |
| Универсальный фланцевый соединитель для ПЭ труб | Универсальный фланцевый соединитель для ПЭ труб | Чугунная деталь + ЭПДМ каучук | DN50 | PN16 | 46-70 |
| DN65 | PN16 | 70-95 | |||
| DN80 | PN16 | 88-123 | |||
| DN100 | PN16 | 108-143 | |||
| DN125 | PN16 | 133-168 | |||
| DN150 | PN16 | 159-194 | |||
| DN200 | PN16 | 200-235 | |||
| DN250 | PN16 | 250-285 | |||
| DN300 | PN16 | 315-350 |
